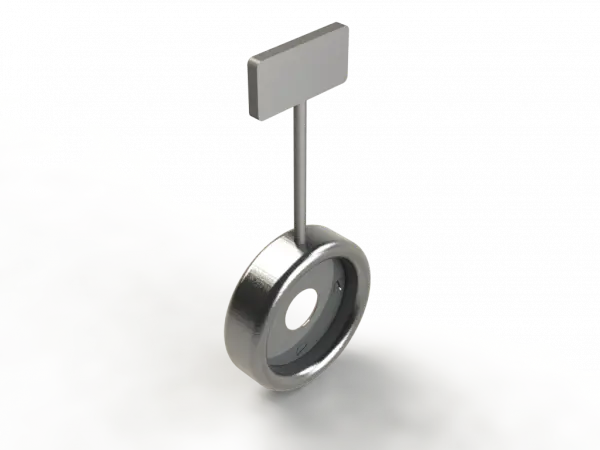

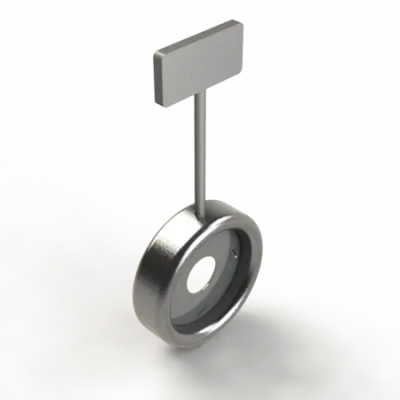

Placa de Orifício

Descrição

As Placas de Orifício são conhecidas por sua simplicidade na instalação, baixo custo de fabricação e vida útil sem nenhum tipo de manutenção, a aplicação da Placa de Orifício é muito mais favorável que outros tipos de medidores de vazão, são usados em larga escala por refinarias de petróleo, indústrias petroquímicas, siderúrgicas, açúcar, álcool e demais segmentos das indústrias de processo.

Devido a normalização internacional do coeficiente de descarga e o método de cálculo conhecido pela maioria dos usuários (ISO, ASME, ISA), a aplicação da Placa de Orifício é muito confiável em relação a outros medidores.

Para cada situação de processo e necessidade da indústria a F.Master tem a solução em medição de vazão através de Placas de Orifício com os modelos: CONCÊNTRICA, EXCÊNTRICA, SEGMENTAL, BORDO QUADRANTE E ENTRADA CÔNICA.

Tipos de Placas de Orifícios:

Placa de Orifício Bordo Reto: Este tipo de placa é o mais comum, é utilizado para líquidos, gases e vapor que não contenham sólidos em suspensão.

Placa de Orifício Bidirecional: Possui as mesmas características da placa concêntrica de bordo reto, no entanto sua construção permite o fluxo nos dois sentidos.

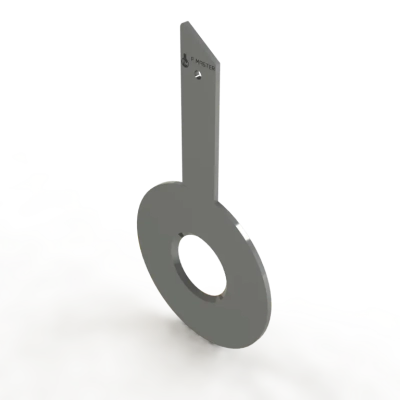

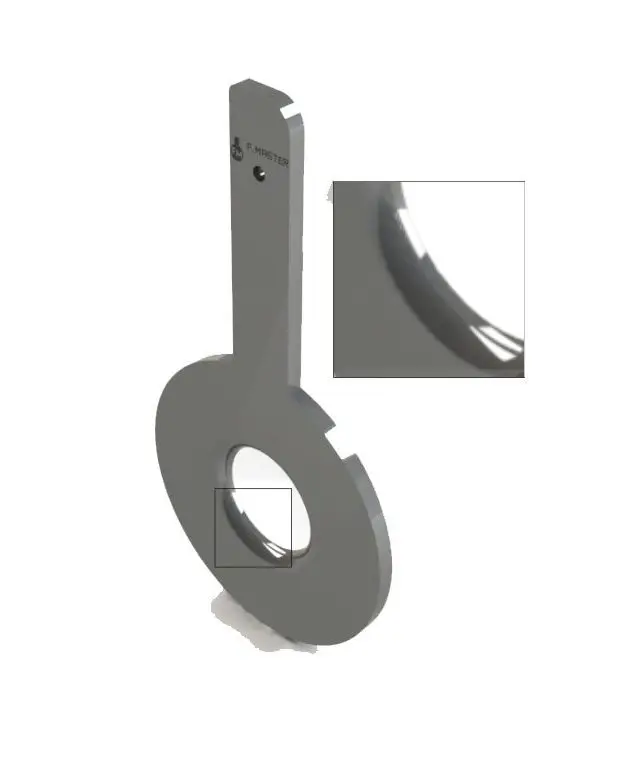

Placa de Orifício Entrada Cônica: Líquidos e gases com alta viscosidade provocando nº de Reynolds baixo para se reduzir resistência a fricção.

Placa de Orifício Excêntrica: Previne o depósito de partículas no caso de fluídos sujos. Pode ser montada em linhas horizontais ou verticais.

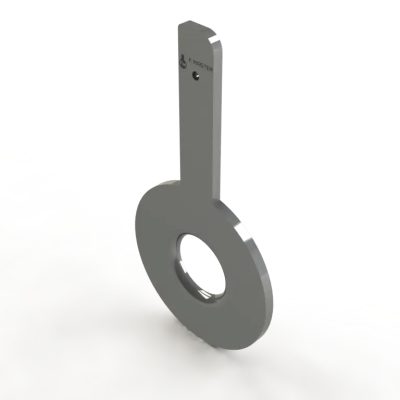

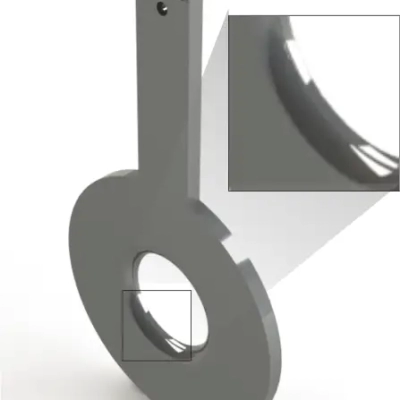

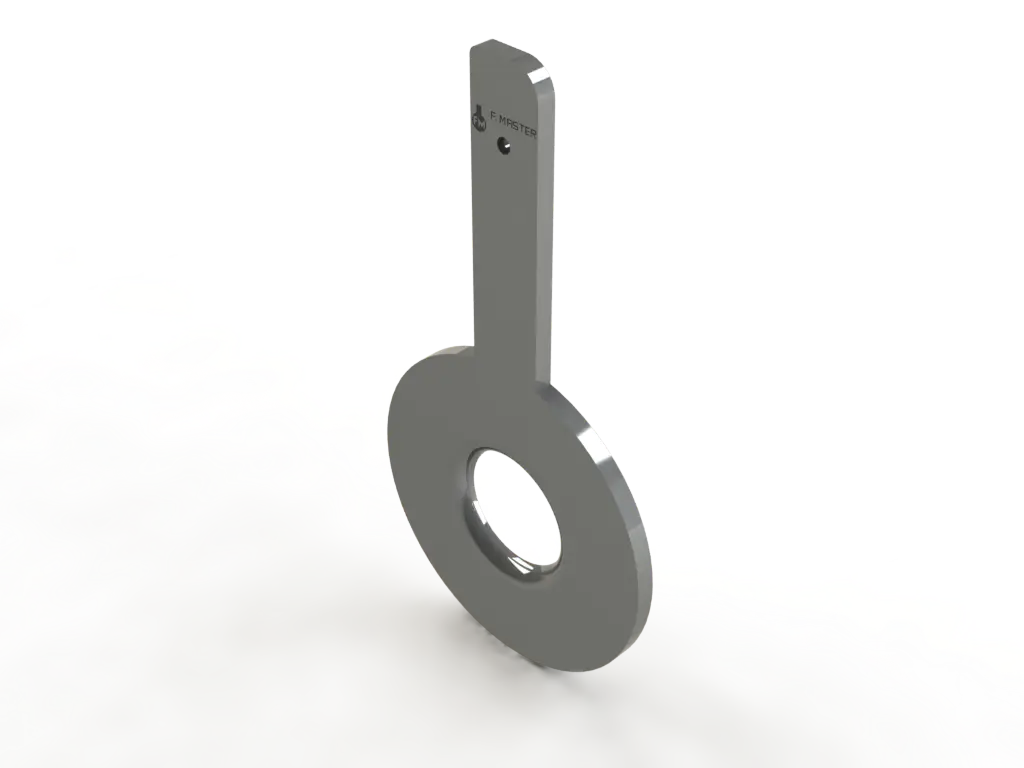

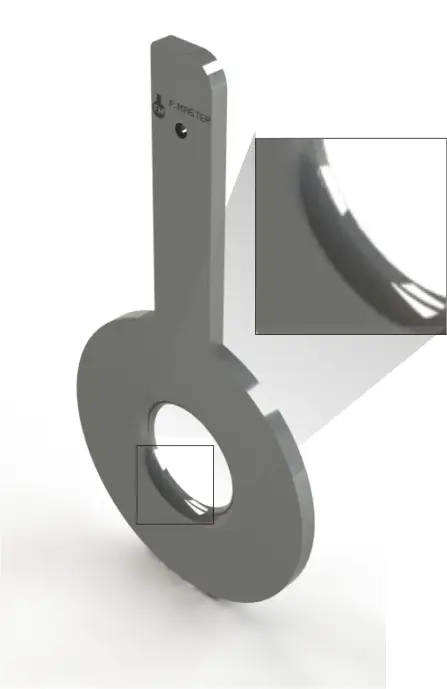

Placa de Orifício Bordo Quadrante: Fluxos com Número de Reynolds entre 5000 e 10000. Nesta faixa, o coeficiente de descarga é bastante constante. São também utilizados para fluídos sujos e/ou pesados.

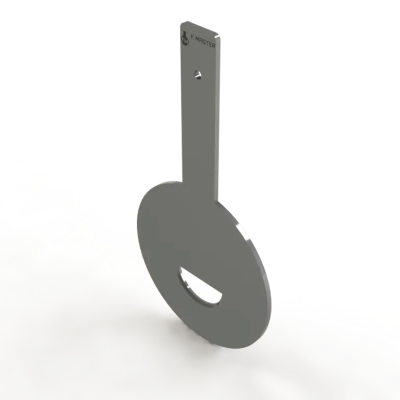

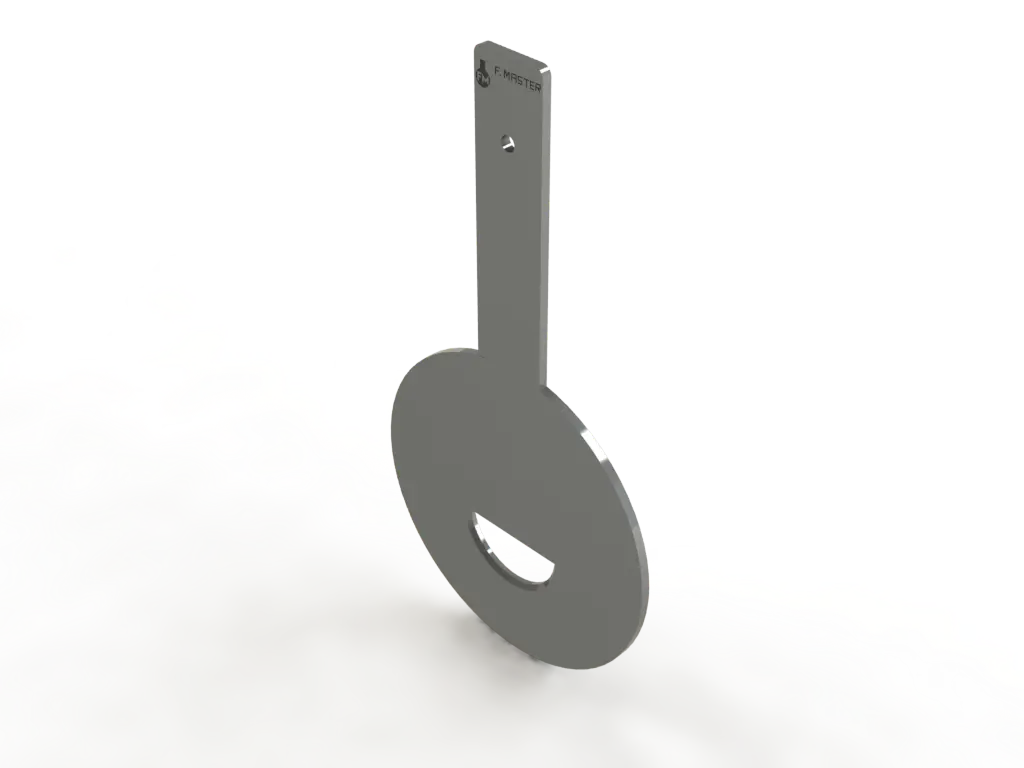

Placa de Orifício Segmental: Mesmas aplicações do tipo de orifício excêntrico. Orifício é um segmento de circulo, de diâmetro igual a 98% do diâmetro do tubo.

Fabricação das Placas de Orifícios:

Aço Inox 304/316, Hastelloy, Monel, PTFE e outros.
