Placa de Orifício Multifuros

Placa de Orifício Multifuros

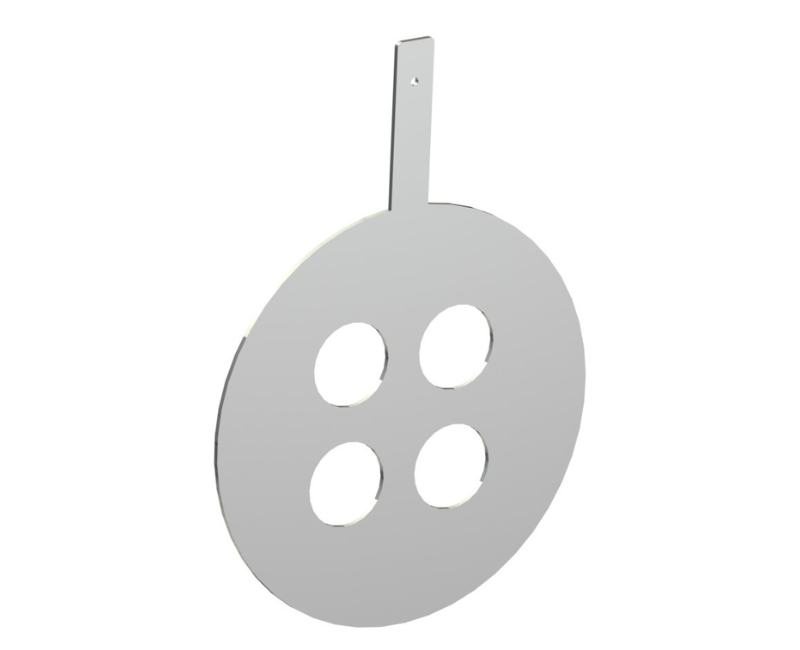

A Placa de Orifício Multifuros, também conhecida como Placa 4 Furos, representa uma variante aprimorada das placas tradicionais, como aquelas de borda quadrada, excêntricas ou segmentadas.

A distinção principal reside nos quatro orifícios distribuídos radialmente em relação ao centro da placa. A placa multifuros requer apenas dois diâmetros a jusante e dois diâmetros a montante. Essa configuração específica das placas multifuros assegura um fluxo uniforme, garantindo precisão na medição de vazão e minimizando perturbações no curso do fluxo. Tais placas entregam um desempenho elevado mesmo em trechos retos de extensão reduzida a montante e a jusante.

Indicadas para medir a vazão de líquidos, gases e vapor, as placas de orifício com múltiplos orifícios são projetadas e produzidas pela Flowmaster, com base nos requisitos das normas ISO 5167, AGA Report Number 3 e ASME MFC 3M.

Materiais da Placa 4 Furos:

Aço inox 304/316, Duplex, Superduplex, Hastelloy, Monel, PTFE. Outros sob consulta.
