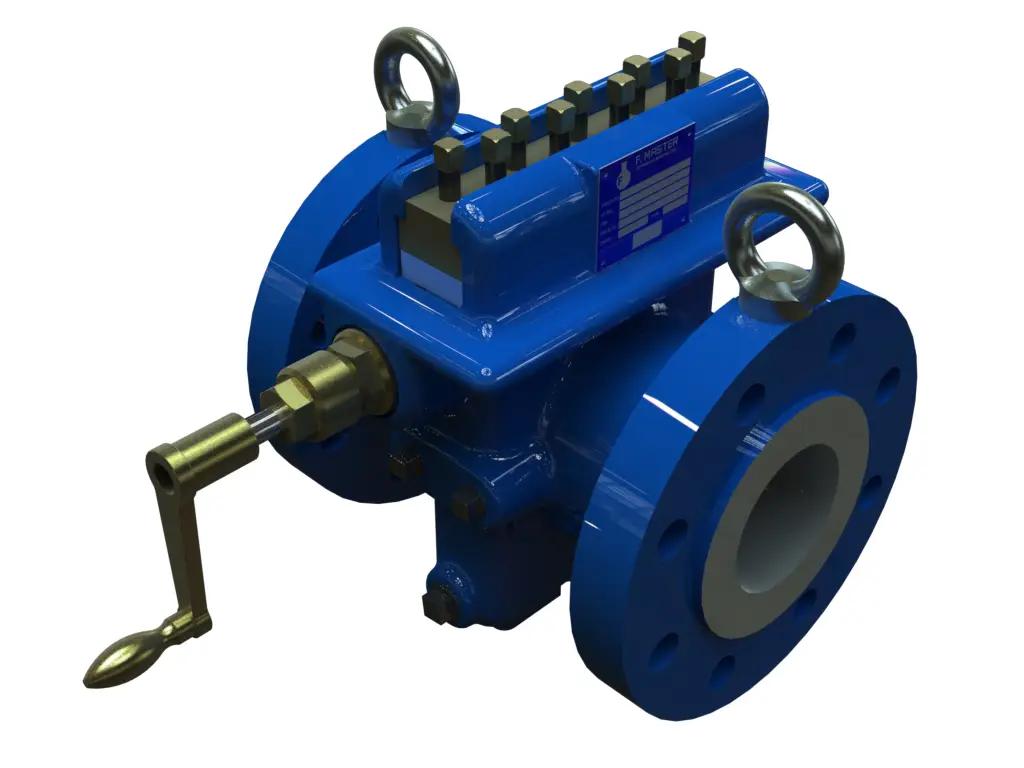

Porta Placa Câmara Simples

O Porta Placa de Orifício - Câmara Simples foi desenvolvido para atender às inspeções regulares das placas de orifício, com segurança e uma fácil remoção da placa em relação a um conjunto de medição por flanges de orifício.

Todos os dispositivos Porta Placas da FLOWMASTER são projetados para atender às Normas AGA-3 ou ISO 5167.

Especificações técnicas:

O Porta Placa - FLOWMASTER VPP é projetado e construído de acordo com as normas:

• AGA-3 / API 14.3, ISO 5167
• ASME B16.34, MSS SP-55, ASME B16.5
• NACE MR0175

Materiais:

• Corpo: Aço carbono (A216 WCB, A216 WCC, A352 LCC), aço inox (A351 CF8M, A351 CF8), duplex (A995 Gr. 4A, 6A). Outros, sob consulta.
• Componentes internos: Aço inox 316, aço inox duplex. Outros, sob consulta.

Vedações:

• HNBR O-Ring, Viton. Outros, sob consulta.

Classe de pressão:

• 150# a 2500# ANSI

Tamanho (DN):

• 2" a 24". Outros, sob consulta.

Conexões:

• Flange X Solda
• Flange X Flange
• Solda X Solda

Tomadas de pressão:

• Rosca NPT
• Encaixa Solda SW

Temperatura de operação:

• -26ºC a 204ºC. Outros sob consulta.

Relatório dimensional:

• Conforme AGA Report nº 3 ou ISO 5167-2
